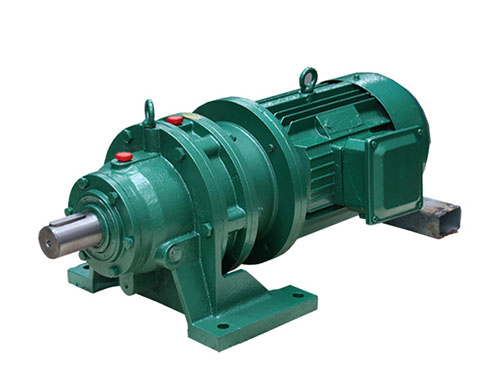

變幅擺線齒輪減速機是一種基于擺線針輪傳動原理的減速機，具有傳動比大、結構緊湊、運行平穩等特點，尤其在需要靈活調整輸出速度或扭矩的場景中表現突出。以下是其核心特點及應用場景的詳細分析：
一、傳動原理與結構特點
1. 擺線針輪傳動核心優勢
多齒嚙合承載：擺線輪與針齒殼的針齒（通常為 1 組擺線輪 + 多組針齒）形成多齒同時嚙合（嚙合齒數占總齒數30%~50%），單級傳動比可達 9~87，雙級傳動比Z高達 7569，適合大速比減速需求。
無間隙傳動：通過精密設計的擺線輪與針齒配合，可實現零背隙傳動（間隙≤0.01mm），定位精度高，適用于伺服控制、精密分度等場景。
2. 變幅功能的實現方式
可調偏心距結構：通過調整輸入軸的偏心距（如使用可調偏心套或液壓 / 電動調節機構），改變擺線輪的擺動幅度，從而實時改變輸出轉速（調速范圍通常為 1:5~1:10）。
雙擺線輪差動調速：采用兩組擺線輪反向布置，通過控制兩組擺線輪的相對轉速（如伺服電機驅動），實現輸出轉速的無級調節，調速精度可達 ±1%。
二、性能特點
1. 高傳動效率與承載能力
效率范圍：?jiǎn)渭?jí)傳動效率達 90%~95%（高于普通蝸輪蝸桿減速機的 70%~85%），雙級傳動效率約 85%~90%，能量損耗低。
承載能力：因多齒均勻分擔載荷，相同體積下承載扭矩比齒輪減速機高 30%~50%。例如，機座號 80 的變幅擺線減速機，額定輸出扭矩可達 200N?m，適用于起重、輸送等重載場景。
2. 運行平穩與低噪聲
擺線輪曲線優化：采用短幅外擺線的等距曲線或漸開線修形擺線輪，嚙合沖擊小，振動速度≤1.5mm/s，噪聲通?！?5dB（同等功率下比齒輪減速機低 5~8dB）。
慣性力矩?。簲[線輪質量分布均勻，高速運轉時離心力平衡，適合頻繁啟停或換向的工況（如自動化生產線）。
3. 結構緊湊與維護簡便
體積優勢：相同傳動比下，體積比齒輪減速機小 1/3~1/2，重量輕 40%~60%。例如，傳動比 47 的擺線減速機，軸向尺寸僅為同功率齒輪減速機的 60%。
免維護設計：采用飛濺潤滑或油脂潤滑（潤滑周期長達 10000 小時），部分型號支持油液終身密封，減少維護成本。
三、調速特性與應用場景
1. 無級調速與精準控制
調速范圍：通過變幅機構可實現輸出轉速在額定轉速的 10%~100% 范圍內連續可調（如輸入轉速 1500r/min 時，輸出轉速可在 150~1500r/min 間無級變化）。
響應速度：液壓 / 電動變幅機構的調速響應時間≤0.5 秒，適合需要快速調整速度的場景（如印刷機的張力控制、輸送皮帶的速度匹配）。
2. 典型應用領域
工程機械：用于起重機變幅機構、港口門機的俯仰系統，利用其大扭矩和無級調速特性實現平穩啟停和精準定位。
食品包裝機械：在灌裝機、貼標機中作為驅動減速機，通過調節輸出速度匹配不同規格產品的生產節奏，同時滿足潔凈環境下的低噪聲要求。
新能源設備：光伏組件生產線的傳送帶驅動、風電變槳系統的備用減速機（利用其緊湊結構和高可靠性）。
醫療設備：CT 掃描儀的旋轉機構、手術臺升降系統，得益于無間隙傳動和低振動特性，確保設備運行精度。
四、局限性與改進方向
1. 主要缺點
高速適應性差：輸入轉速通?！?500r/min（部分高端型號可達 3000r/min），高速運轉時擺線輪離心力增大，可能導致潤滑失效。
過載敏感性強：瞬時過載超過額定扭矩 2 倍時，易造成針齒斷裂或擺線輪磨損，需搭配過載保護裝置（如安全離合器）。
2. 技術改進趨勢
輕量化材料：采用鋁合金殼體（減重 30%~40%）或碳纖維增強擺線輪，提升高速性能。
智能調速集成：內置伺服電機 + 編碼器，通過 PLC 實現閉環控制，調速精度提升至 ±0.5%，并支持遠程監控（如物聯網設備接入）。
五、選型關鍵參數
參數說明
傳動比單級 9~87，雙級可達 7569，需根據輸出轉速與輸入轉速計算（i = 輸入轉速 / 輸出轉速）
額定扭矩輸出軸允許的持續扭矩（N?m），需大于負載扭矩的 1.2~1.5 倍安全系數
調速范圍輸出轉速可調區間（如 10~100r/min），需匹配工藝要求
輸入轉速電機轉速（r/min），普通型≤1500r/min，高速型≤3000r/min
安裝方式臥式、立式、法蘭式等，需與設備接口匹配
防護等級常規 IP54，潮濕 / 粉塵環境需 IP65 以上
總結
變幅擺線齒輪減速機憑借大速比、高精度、低噪聲、結構緊湊的特性，在需要調速和重載的場景中具有不可替代的優勢。其核心競爭力在于擺線傳動的天然優勢與變幅機構的靈活結合，但需注意高速工況下的散熱與過載保護問題。隨著材料技術和智能控制的發展，未來變幅擺線減速機將向高速化、智能化、輕量化方向進一步突破。
